Produkt­beschrei­bung

Wasser/Wasser Wärmetauscher mit Wellrohr 1". Die spezielle Konstruktion macht, dass er besonders für Niedertemperatur-Systeme geeignet ist. Das hocheffiziente Edelstahlwellrohr bietet durch die Doppelwicklung eine besonders hohe Austauschfläche und kommt der Energieeffizienz von Plattenwärmetauschern sehr nahe. Der vertikal versetzte Ein- und Ausgang für den Sekundärkreislauf erhöht die Verweildauer und die Verwirbelung des Wassers, wodurch eine intensivere Wärmeaufnahme erzielt wird. Außerdem werden Ablagerungen weitgehend vermieden. Das Kunststoffgehäuse ist druckbeständig und gewährleistet Korrosionsfreiheit. Anschlüsse sekundärseitig mit PVC-Flanschen D.165x63. Am Sekundäreingang des Gehäuses besteht die Möglichkeit der Befestigung einer Temperatursonde. Serienmäßig mit Strömungswächter ausgestattet. Es ist eine stehende Bodenmontage vorgesehen mit der Möglichkeit zur Entleerung. Maximale Energieeffizienz bei minimalem Druckverlust. Wie alle Rohrschlangenwärmetauscher direkt oder im Bypass-System in den Badewasserkreislauf einzubinden.

• Wellrohr-Schlangenwärmetauscher im Gegenstromprinzip betrieben
• Gehäuse in Kunststoff (PA66 30% FG - FR) mit Wellrohr aus Edelstahl AISI 316
• Serienmäßig mit Strömungswächter ausgestattet
• Sehr hohe Energieeffizienz im Verhältnis zum Glattrohr durch die größere Austauschfläche des Wellrohres (1“), kommt jener des Plattenwärmetauschers sehr nahe
• Intensive Wärmeaufnahme durch den vertikal versetzten Ein- und Ausgang des Sekundär-Kreislaufes
• Chlorbeständig, nicht salzbeständig
• Anschlüsse sekundärseitig mit PVC-Flanschen, direkt oder im Bypass-System in den Badewasserkreislauf einzubinden

Technische Daten:

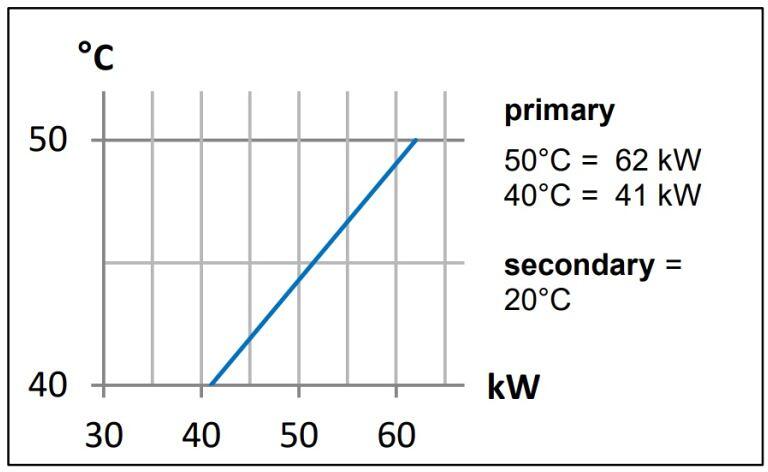

• Wärmeleistung bei Δ T 30°C z. Bsp. Pool 20°C / VL 50°C 62 kW
• Wärmeleistung bei Δ T 20°C z. Bsp. Pool 20°C / VL 40°C 41 kW
• Min. Pumpenleistung primär 2,8 m³/h
• Druckverlust primär 0,38 bar
• Min. Pumpenleistung sekundär 12 m³/h
• Druckverlust sekundär 0,16 bar
• Anschluss primär 1 1/4"
• Anschluss sekundär PVC d63 klebe 50 mm klebe
• Abmessungen (Länge x Breite) 70 cm x 45 cm

Lieferumfang:

• 1 Wärmetauscher
